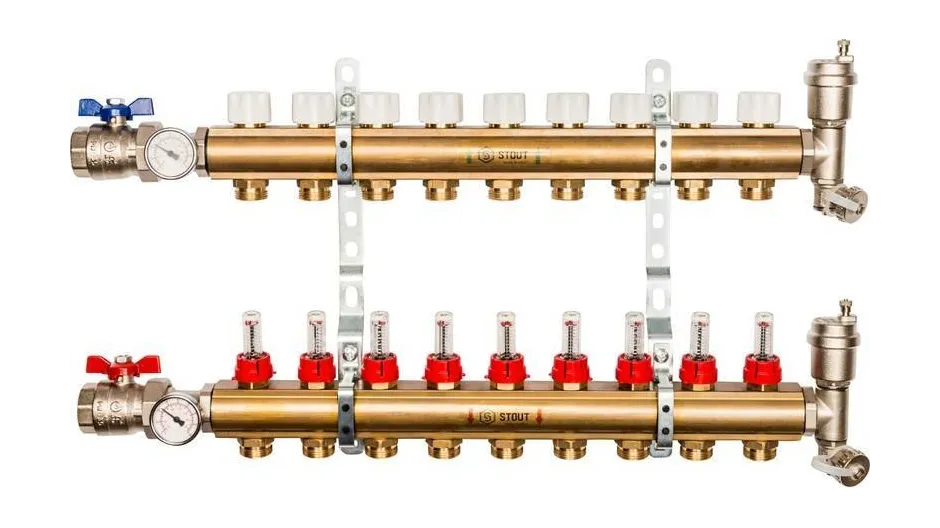

Коллектор распределительный Stout SMB 0473 000009 на 9 контуров с расходомерами

Коллектор распределительный Stout SMB-0473 с расходомерами предназначен для контроля и эффективного распределения теплоносителя по контурам систем водяного отопления и теплого пола. Подходят для использования в индивидуальных зданиях и многоквартирных домах.

Модели типа «SMB-0473» представляют собой полностью укомплектованные блоки с расходомерами и термостатическими вентилями, с комплектом шаровых кранов и термометров. Коллекторы с расходомерами рекомендуются применять, как правило, в системах напольного отопления. Помимо распределения теплоносителя по независимо друг от друга присоединенным отопительным контурам данные коллекторы выполняют функции регулировки температуры воздуха в отапливаемых помещениях, отключения отдельных контуров и системы в целом, осуществляют гидравлическую балансировку системы, удаление из нее воздуха и производят ее дренаж

 Материал: латунь CW 617 N UNI-EN 12165-98.

Комплектация:

• Шаровой кран с разъёмным соединением: 2
• Вставка со стрелочным термометром:2
• Кронштейн: 2
• Коллектор подающий: 1
• Штуцер под компрессионный фитинг типа «Евроконус: 9
• Коллектор обратный: 1
• Клапан терморегулятора с регулирующим колпачком:9
• Расходомер балансировочный: 9
• Автоматический воздухоотводчик: 2
• Спускной кран с крышкой-ключом: 2

Установка коллекторных групп выполняется легко и быстро с использованием обычного инструмента. Они могут устанавливаться свободно на стене или размещаться в коллекторных шкафах.

Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается  балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации. Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.

Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отопления в следующей последовательности:

1. Снять красное защитное кольцо с настроечной гайки расходомера, осторожно поддев его отверткой.
2. Вращать рукой настроечную гайку, наблюдая за перемещением диска — указателя в смотровом стакане расходомера относительно шкалы расхода в л/мин. При правильной настройке указатель должен находиться на уровне значения расчетного расхода.
3. Установить защитное кольцо обратно, надавив на него до щелчка. 4. Опломбировать защитное кольцо, продев проволоку через пломбировочные отверстия.

При выполнении работ по настройке расходомеров не допускается: использовать какой-либо инструмент, кроме отвертки, прилагать к деталям расходомера изгибающих усилий, вращать стакан расходомера.

Преимущества коллекторных блоков:

• Полностью укомплектованный коллекторный блок с термостатическими и терморегулирующими вентилями.
• Правильная конструкция с резьбовыми соединениями.
• Качественный европейский производитель.
• Высокая пропускная способность.
• Возможность установки сервопривода.
• Автоматический воздухоудалитель.
• Прямые кронштейны.
• Подходят к любым комплектам быстрого монтажа.

Качество и надежность, устойчивость к воздействию агрессивной внешней среды (повышенная влажность), универсальность и простота в эксплуатации – основные преимущества продукции Stout.
