Коллектор распределительный Stout SMB 0473 000003 на 3 контура с расходомерами 1"/3/4"x3
О товаре:
- Исполнение:
- с расходомерами
- Количество выходов (отводов):
- 3
- Макс. рабочее давление, бар:
- 6
- Материал:
- латунь
- Назначение:
- для теплого пола, отопление
- Присоединительный размер выхода (отвода):
- 3/4"
- Присоединительный размер коллектора:
- 1"
- Резьба:
- внутренняя
- Состав комплекта:
- Коллектор - 1 шт. Инструкция - 1 шт
- Тип:
- Коллекторы распределительные
- Монтаж:
- подвесной
- Стандарт подводки:
- 1"
- Область применения:
- бытовая
- Область применения :
- отопление, теплый пол
- Длина, см:
- 32.8
- Бренд:
- Stout
- Страна:
Италия
- Артикул:
- SMB 0473 000003
- Стилистика дизайна:
- Современные
- Гарантия:
- 2 года
Коллектор распределительный Stout SMB 0473 000003 на 3 контура с расходомерами 1"/3/4"x3 УТ-00063243

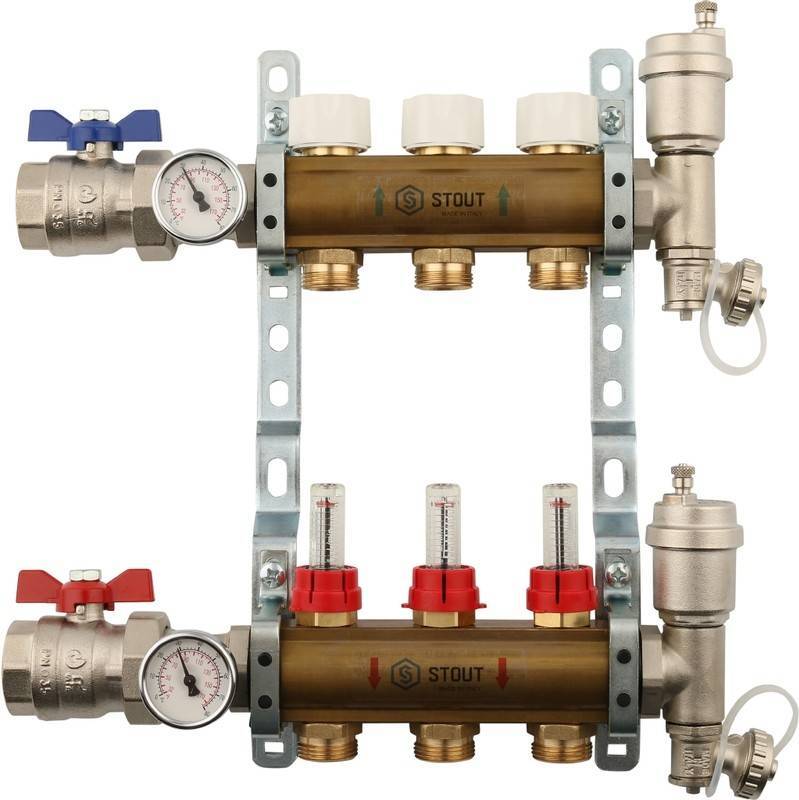

Коллектор распределительный Stout SMB 0473 000003 на 3 контура с расходомерами
Коллектор распределительный Stout SMB-0473 с расходомерами предназначен для контроля и эффективного распределения теплоносителя по контурам систем водяного отопления и теплого пола. Подходят для использования в индивидуальных зданиях и многоквартирных домах.
Модели типа «SMB-0473» представляют собой полностью укомплектованные блоки с расходомерами и термостатическими вентилями, с комплектом шаровых кранов и термометров. Коллекторы с расходомерами рекомендуются применять, как правило, в системах напольного отопления. Помимо распределения теплоносителя по независимо друг от друга присоединенным отопительным контурам данные коллекторы выполняют функции регулировки температуры воздуха в отапливаемых помещениях, отключения отдельных контуров и системы в целом, осуществляют гидравлическую балансировку системы, удаление из нее воздуха и производят ее дренаж

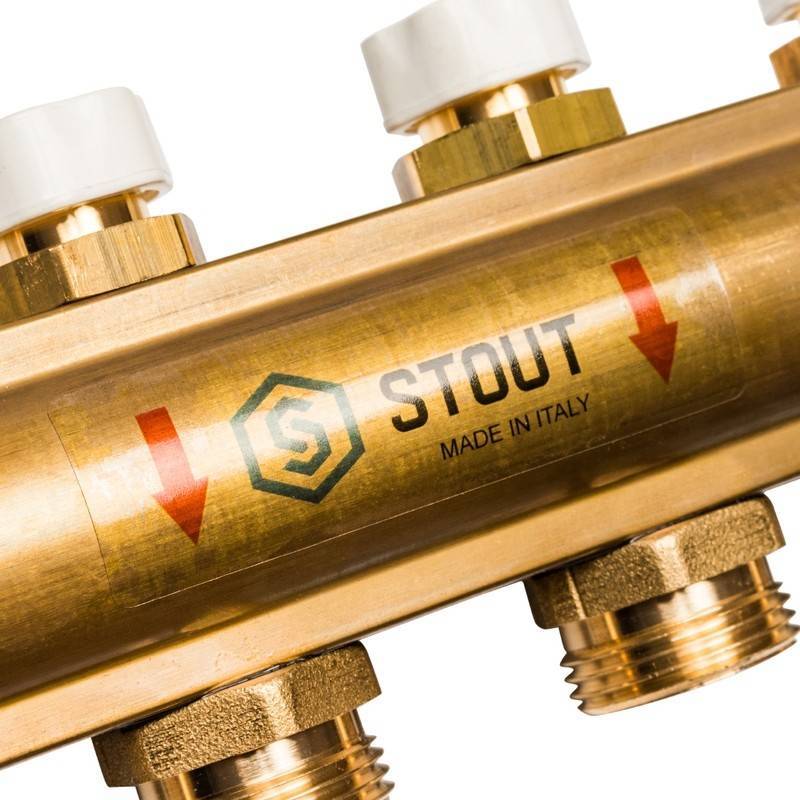

Материал: латунь CW 617 N UNI-EN 12165-98.
Комплектация:
- Шаровой кран с разъёмным соединением: 2
- Вставка со стрелочным термометром:2
- Кронштейн: 2
- Коллектор подающий: 1
- Штуцер под компрессионный фитинг типа «Евроконус: 3
- Коллектор обратный: 1
- Клапан терморегулятора с регулирующим колпачком:3
- Расходомер балансировочный: 3
- Автоматический воздухоотводчик: 2
- Спускной кран с крышкой-ключом: 2
Установка коллекторных групп выполняется легко и быстро с использованием обычного инструмента. Они могут устанавливаться свободно на стене или размещаться в коллекторных шкафах.
Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации. Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.
Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отопления в следующей последовательности:
- Снять красное защитное кольцо с настроечной гайки расходомера, осторожно поддев его отверткой.
- Вращать рукой настроечную гайку, наблюдая за перемещением диска — указателя в смотровом стакане расходомера относительно шкалы расхода в л/мин. При правильной настройке указатель должен находиться на уровне значения расчетного расхода.
- Установить защитное кольцо обратно, надавив на него до щелчка. 4. Опломбировать защитное кольцо, продев проволоку через пломбировочные отверстия.
При выполнении работ по настройке расходомеров не допускается: использовать какой-либо инструмент, кроме отвертки, прилагать к деталям расходомера изгибающих усилий, вращать стакан расходомера.
Преимущества коллекторных блоков:
- Полностью укомплектованный коллекторный блок с термостатическими и терморегулирующими вентилями.
- Правильная конструкция с резьбовыми соединениями.
- Качественный европейский производитель.
- Высокая пропускная способность.
- Возможность установки сервопривода.
- Автоматический воздухоудалитель.
- Прямые кронштейны.
- Подходят к любым комплектам быстрого монтажа.
Качество и надежность, устойчивость к воздействию агрессивной внешней среды (повышенная влажность), универсальность и простота в эксплуатации – основные преимущества продукции Stout.
