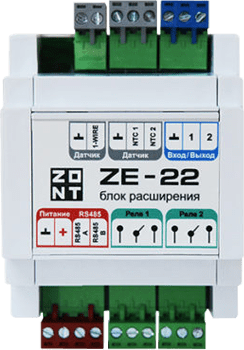

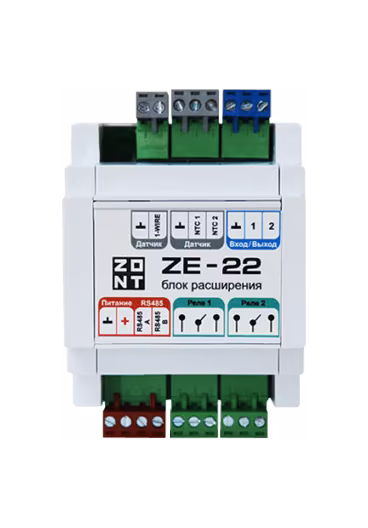

Блок расширения Zont ZE-22 (793-) ML00005703
О товаре:
- Макс. рабочая температура, C:
- 50
- Материал:
- пластик
- Название цвета:
- белый
- Назначение:
- для котлов
- Состав комплекта:
- Блок расширения - 1 шт. Инструкция - 1 шт.
- Тип:
- блок расширения
- Управление:
- электронное
- Монтаж:
- встраиваемый
- Цвет:
- белый
- Область применения:
- бытовая
- Высота, см:
- 9
- Ширина, см:
- 6
- Глубина, см:
- 7
- Бренд:
- Zont
- Страна:
Россия
- Артикул:
- ML00005703
- Стилистика дизайна:
- Современные
- Гарантия:
- 1 год
Блок расширения Zont ZE-22 (793-) ML00005703 УТ-00167595
Дополнительные входы/выходы контроля и управления
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO и H2000+ PRO применяется блок расширения ZONT ZE-22.
Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
2 дополнительных управляемых выхода
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
2 дополнительных релейных выхода
Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
2 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером ZONT
RS-485
Блок расширения ZE-22 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
Радиочастоты
Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.
