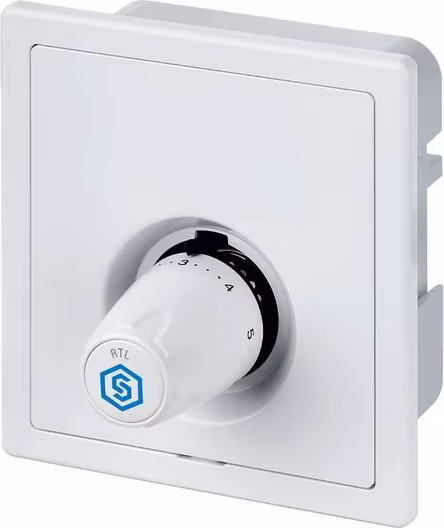

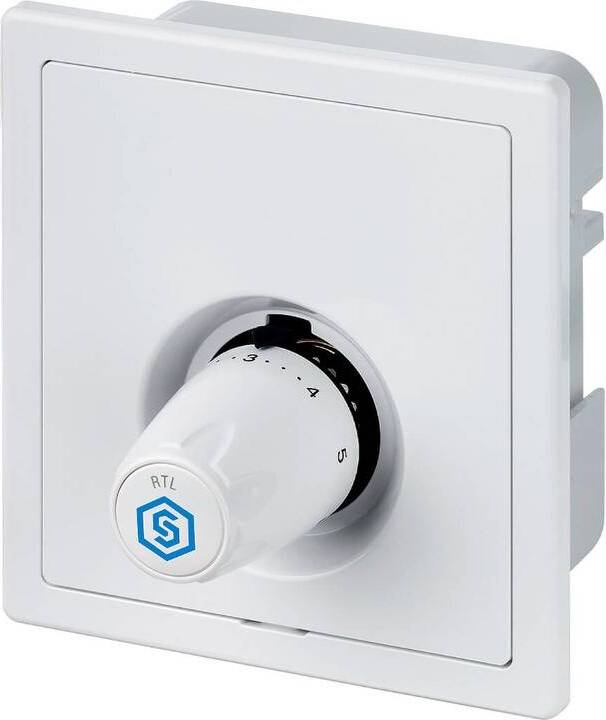

Комнатный регулятор температуры Stout Multibox Мини RTL SMR-9304-135140

Комнатный регулятор температуры Stout Multibox Мини RTL для тёплых полов (SMR-9304-135140) для децентрализованного управления температурой в системах теплого пола, теплых стен, или комбинированных систем. Встраиваемый блок регулирования температуры теплоносителя для систем напольного отопления Stout Multibox Mini RTL SMR-9304-135140 применяется для ограничения максимальной температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления, для регулирования температурного режима поверхности пола.

Регулируется исключительно температура обратного потока. При помощи блока можно полностью перекрыть поток, произвести стравливание воздуха из системы.

Принцип работы

С точки зрения теории управления, ограничитель температуры обратного потока, встроенный в блок Stout Multibox Mini RTL, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии. Изменение температуры теплоносителя (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная), которая передается на датчик посредством теплопроводности.

Любое повышение температуры обратного потока, например, вызванное снижением теплоотдачи от поверхности пола к воздуху, температура которого повышается под воздействием внешних источников тепла, приводит к расширению жидкости в температурном датчике. Жидкость воздействует на поршень мембранного типа, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воду в нагревательный контур напольного отопления. При снижении температуры теплоносителя происходит обратный процесс.

Клапан открывается, если температура теплоносителя опускается ниже пограничного значения.

Область применения

Система напольного отопления без центрального коллектора, например, с двумя отопительными контурами одинаковой длины на каждое помещение и блоком Multibox Mini RTL.

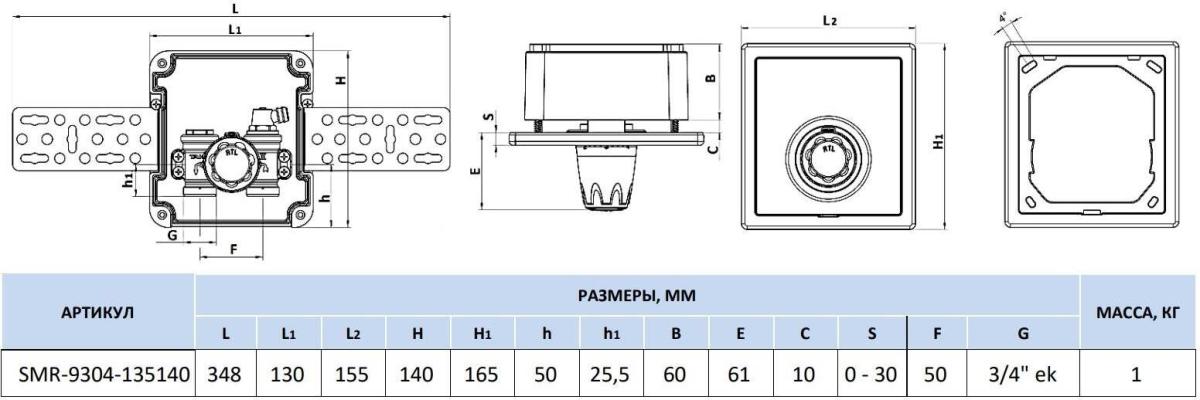

Конструкция

Материалы

• Корпус клапана: коррозионностойкая литьевая бронза
• Уплотнение: EPDM
• Конус клапана: EPDM.
• Возвратная пружина: Нержавеющая сталь
• Вставка клапана: латунь, PPS.
• Шток выполнен из стали (Niro) с уплотнением из двойного уплотнительного кольца
• Наружное уплотнительное кольцо можно заменить под давлением
• Пластиковые части из ABS и PA.

Указания по монтажу

• При монтаже регулятора следует обращать внимание на то, чтобы температура в подающей линии соответствовала параметрам системы напольного отопления;
• Регулятор Стаут Multibox Mini следует подключать на обратной линии в конце нагревательного контура напольного отопления. При монтаже следует учитывать направление потока теплоносителя (обозначено стрелкой на корпусе регулятора);
• Регулятор комнатной температуры Стоут Multibox Mini, в зависимости от потери давления на трубопроводе, пригоден для нагрева площадей до 20 м2 ;
• Длина труб на каждый контур системы отопления (при внутреннем диаметре 12 мм) не должна превышать 100 м;
• При площадях нагрева более 20 м2 или при длине труб более 100 м следует подключать к блоку Multibox Mini два отопительных контура одинаковой длины с помощью тройника (показано в разделе 3.2.);
• Бесшумная эксплуатация системы возможна в случае, если перепад давления на клапане не превышает 0,2 бар;
• Для монтажа устройства к трубопроводу предусмотрена резьба - G3/4 ek, позволяющая использовать компрессионные фитинги STOUT для присоединения полимерных, медных или металлополимерных труб.
• При использовании ограничителя температуры обратного потока (RTL) следует учитывать, что заданный параметр не должен быть ниже температуры окружающей среды, иначе он больше не откроется;
• Теплоноситель должен отвечать требованиям в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», Минэнерго, 2003;
• Содержащиеся в теплоносителе минеральные масла и/или смазочные вещества с содержанием минеральных масел любого вида ведут к сильному набуханию, а в большинстве случаев к выходу из строя уплотнителей EPDM;
• При использовании безнитритовых антифризов и антикоррозийных средств на базе этиленгликоля соответствующие данные, в особенности относительно концентрации отдельных добавок, следует брать в документации производителя антифризов и антикоррозийных средств.
